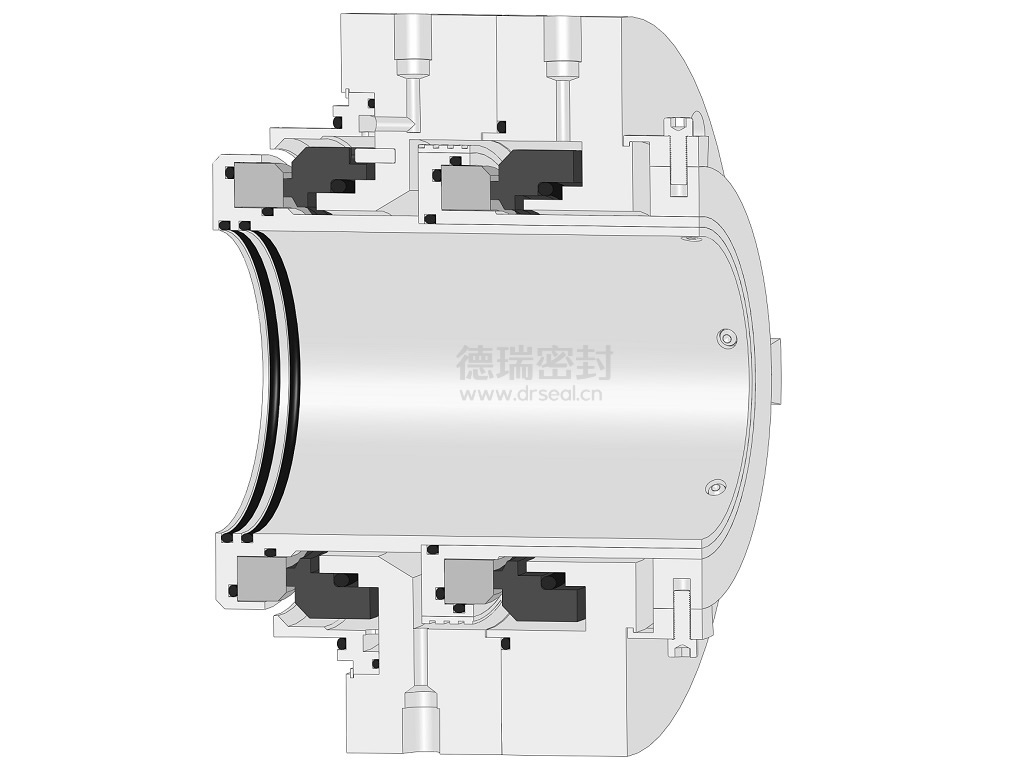

APM82型无压双端面静止型小弹簧机械密封产品信息

产品介绍



依据API682标准,为满足API610腔体尺寸的设备而设计,可承受4.5MPa压力,产品包含轴套、旋转环、静止环、辅助密封、补偿组件、泵效环、密封端盖、传动组件等部件。







111
技术特点



1. 无压双端面静止型弹簧机械密封

2. 面对背双端面布置,高强度、高性能的密封材料,密封性能可靠;

3. 平衡型设计,精确设计端面比压,降低端面载荷,减少密封面热量产生;

4. 静止式多弹簧设计,减少离心力对弹簧的影响,保持弹簧密封性能的稳定;

5. 设计内部循环装置,提高流体循环效率,改善密封工作环境;

6. 采用大横截面积密封圈,保持密封浮动性不受影响,提高密封性能;

7. 高可靠的传动设计,有效防止打滑;

8. 集装式设计,安装便捷;任意旋向,有效避免人为失误;

9. 产品设计符合API682标准,第2、3类别,布置方式2,A型结构;

10. 满足API610腔体尺寸。




典型应用



主要应用于烃类等易燃、易爆、剧毒性的高压流体工况类设备。




适用介质



适用于石油、化工溶液,弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。




性能参数



压  力:0~4.5MPa

温  度:-40~260

线速度:≤25m/s












材料选择



金属材料:304、316L、2205、2507

弹性元件:316L、Hastelloy "C"

密 封 环:SiCWC、Graphite

密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL



方案选型:

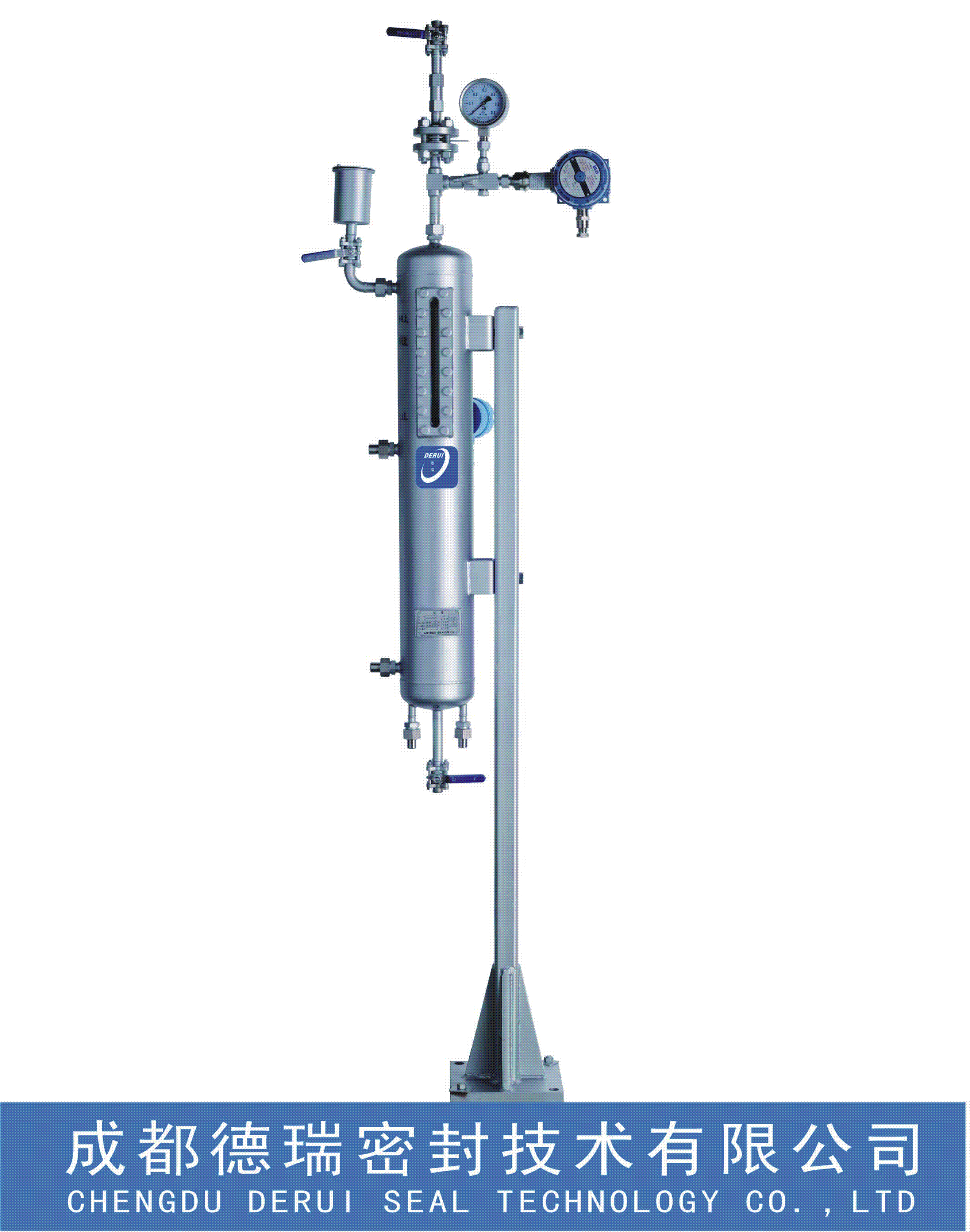

需要隔离液系统或缓冲液系统为密封运行提供润滑、冷却,隔离液压力一般为常压前端密封根据现场情况可选用Plan11、21或32冲洗方案;外侧密封可采用Plan52、55冲洗方案。
