BPB21型单端面金属波纹管密封产品信息
产品介绍

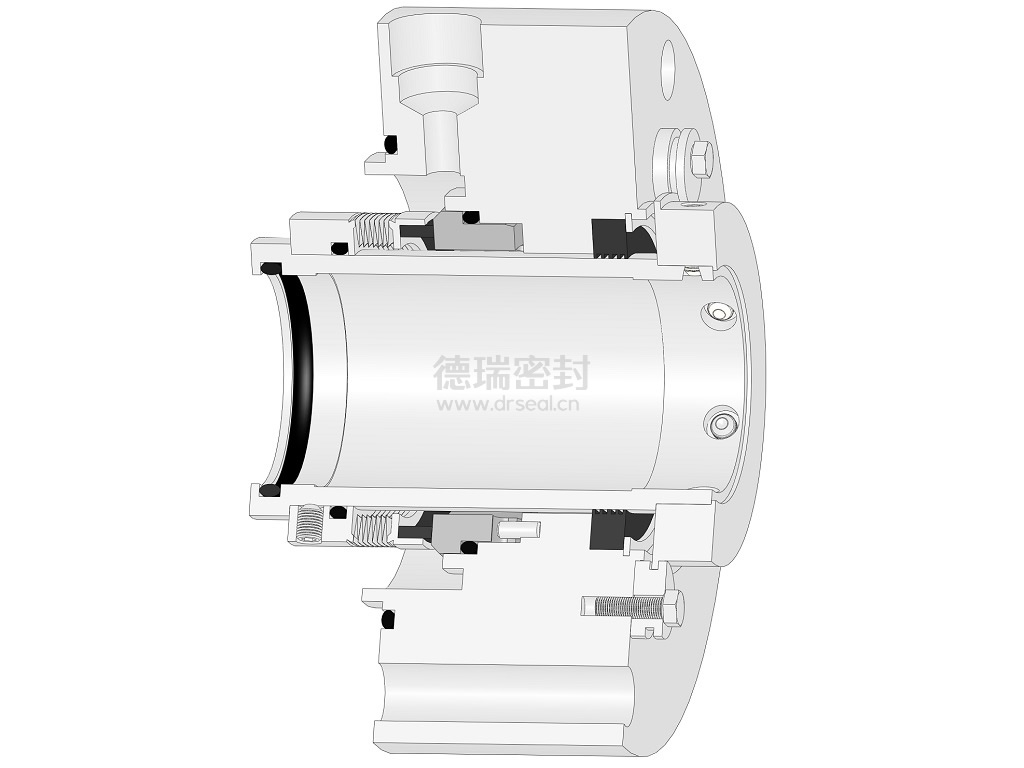

依据API682标准,为满足API610腔体尺寸的设备而设计,可承受2.0MPa压力,产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、节流套、传动组件等部件。
依据API682标准,为满足API610腔体尺寸的设备而设计,可承受2.0MPa压力,产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、节流套、传动组件等部件。
1. 单端面旋转型金属波纹管密封;
2. 高强度、高性能的密封材料,实现最佳性能;
3. 平衡型设计,精确设计端面比压,降低端面载荷,减少密封面热量产生;
4. 采用波纹管设计,减小端面载荷波动,确保密封的稳定和可靠;
5. 采用大横截面积密封圈,保持密封浮动性不受影响,提高密封性能;
6. 固定节流套设计,可以保持密封腔压力,减小密封泄漏;
7. 高可靠的传动设计,有效防止打滑;
8. 集装式设计,安装便捷;任意旋向,有效避免人为失误;
9. 产品设计符合API682标准,第2、3类别,布置方式1,B型结构;
10. 满足API610腔体尺寸。
主要应用于石油、石化、化工行业,重油、烃类或其他高温流体介质输送的转动设备。
适用于石油、化工溶液,弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。
- 压 力:0~2.0MPa
- 温 度:-40~200℃
- 线 速 度:≤25m/s
- 金属材料:304、316L、2205、2507
- 弹性元件:316L、Hastelloy "C"、TA2、Inconel 718
- 密 封 环:SiC、WC、Graphite
- 密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL
方案选型:
常用Plan21、32冲洗方案,隔离密封根据现场工况选配Plan62方案。
