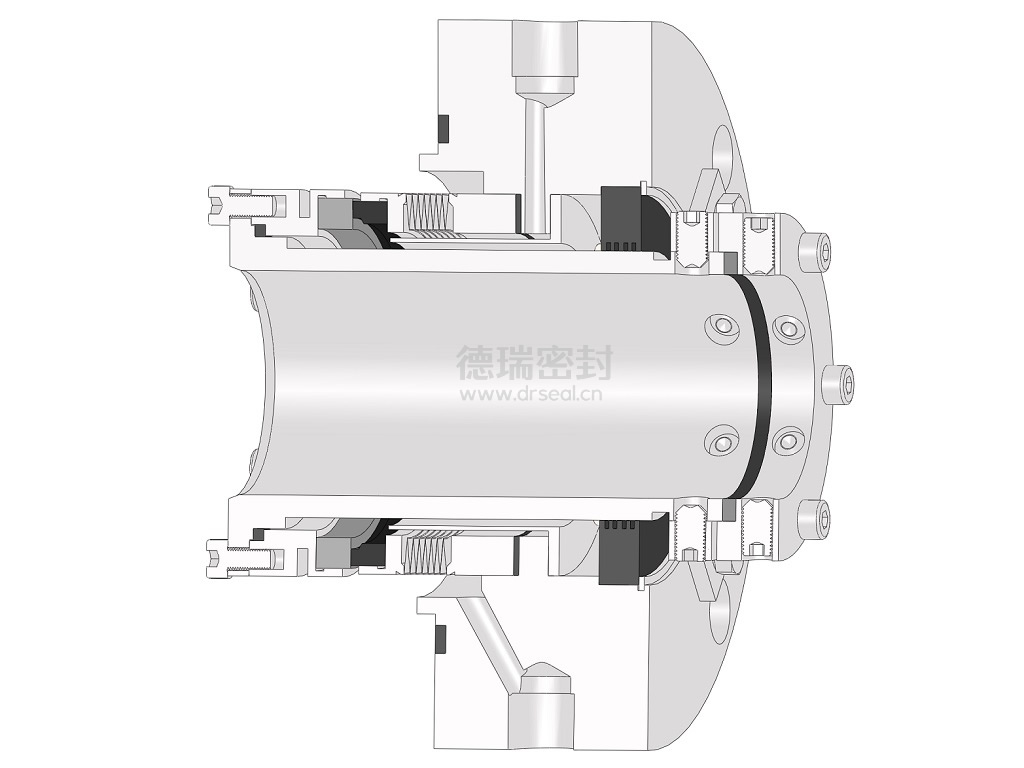

BPB61型单端面静止型金属波纹管密封产品信息

依据API682标准，为满足API610腔体尺寸的设备而设计，可承受3.5MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、节流套、传动组件等部件。

111

技术特点

1. 单端面静止型金属波纹管密封；

2. 高强度、高性能的密封材料，实现最佳性能；

3. 平衡型设计，精确设计端面比压，降低端面载荷，减少密封面热量产生；

4. 采用波纹管设计，减小端面载荷波动，确保密封的稳定和可靠；

5. 采用柔性石墨密封圈，耐温高，能更好应对极端工况；

6. 固定节流套设计，可以保持密封腔压力，减小密封泄漏；

7. 高可靠的传动设计，有效防止打滑；

8. 集装式设计，安装便捷；任意旋向，有效避免人为失误；

9. 产品设计符合API682标准，第2、3类别，布置方式1，C型结构；

10. 满足API610腔体尺寸。

典型应用

主要应用于轻微抽空、高速、高温工况和石油、石化、化工行业，重油、烃类或其他高温流体介质输送的旋转设备。

适用介质

适用于石油、烃类、化工溶液，弱酸、碱、碱、盐、制冷剂及含少量颗粒介质的溶液。

性能参数

- 压 力：0~3.5MPa

- 温 度：-200~400℃

- 线速度：≤50m/s

材料选择

- 金属材料:304、316L、2205、2507

- 弹性元件:316L、Hastelloy "C"、TA2、Inconel 718

- 密封环：SiC、WC、Graphite

- 密封圈：Graphite

方案选型：

常用Plan21、32冲洗方案，隔离密封根据现场工况选配Plan62方案。
