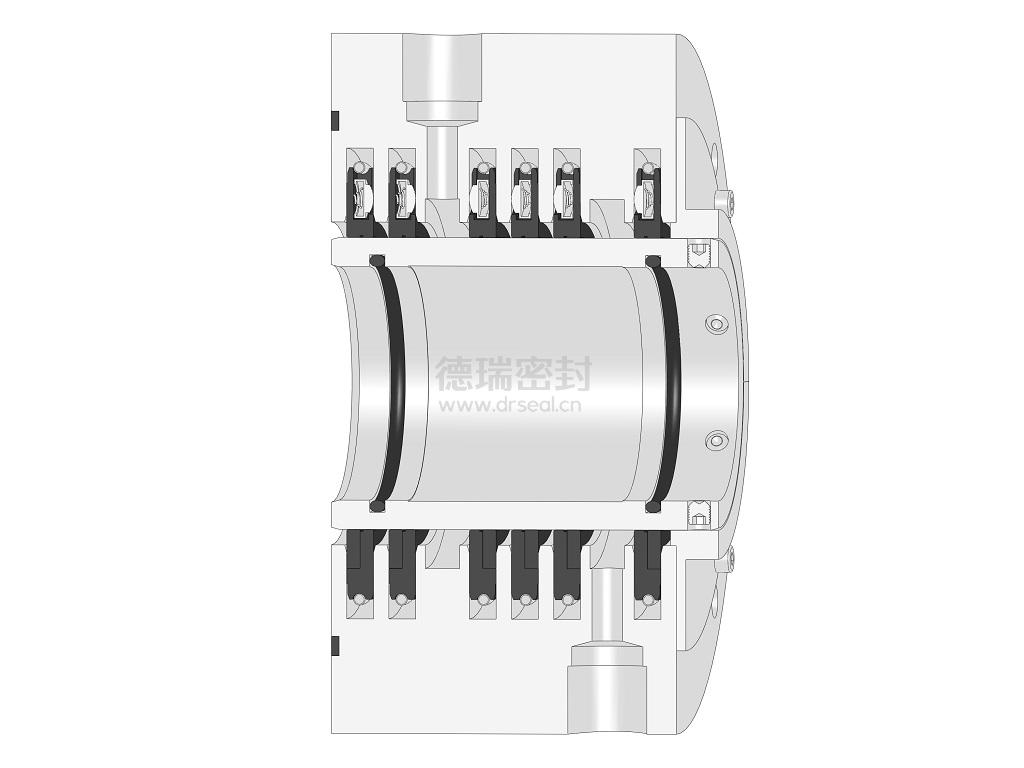

DC75型分段式浮环密封产品信息

依据API692标准设计，密封为为替代梳齿密封、填料密封而设计。可承受0.8MPa压力，产品包含轴套、密封环、辅助密封、安装板、密封端盖、传动组件等部件，符合API692标准。

111

技术特点

1. 径向接触式密封，分段搭接设计，端面贴合式结构；

2. 高强度、高性能的密封材料，实现最佳性能；

3. 不同数量密封环串联设计，广泛应用于不同工况；

4. 轴套表面进行高耐磨、耐腐蚀的特殊处理,有效防止轴套与密封环内孔拉伤；

5. 密封环与轴接触运行，泄漏率低，存在一定磨损；

6. 密封端盖剖分式设计，安装更换不用拆卸轴承箱，维护检修方便；

7. 挡块传动，可靠性高；

8. 带密封辅助系统使用，可达到最佳使用效果，降低密封泄漏率，提高密封使用寿命；

9. 集装式设计，安装便捷；任意旋向，有效避免人为失误；

10. 密封性能可靠，设计使用寿命可达三年以上。

典型应用

主要应用于离心风机、罗茨风机、低压蒸汽风机、轴流风机、离心机、干燥机等低、中压气体输送设备轴封；

推荐在冶炼、水泥、纺织、采矿、海洋工程、食品、环保、新能源等行业应用；

使用寿命低于DC71和DC72结构密封,泄漏指标优于DC71结构浮环密封；

可应用在蒸汽、煤气、CO2等工艺流程中；

可选择符合FDA标准的密封环材料设计，所以也可应用于食品、制药行业的气体、蒸汽输送设备轴封。

适用介质

适用于煤气、氮气、蒸汽等各种易燃易爆、有毒的气体工艺介质。

性能参数

- 压 力：≤0.8MPa

- 温 度：≤590℃

- 线速度：≤60m/s

材料选择

- 金属材料:1Cr13、304、316L、2507、TA2

- 弹性元件:316L、Hastelloy "C"

- 密封环： Graphite、PTFE、PEEK

- 密封圈:FKM、FFKM、EPDM、NBR

方案选型：

根据不同工况环境可选择不同组数密封环组合选型，可与DC71、72、73、76型密封组合使用。

带密封辅助系统时，常与德瑞设计生产的GCS74型浮环密封辅助系统配套使用，也可根据用户工况和需求定制。
