MCS53C型带压隔离液存储热交换系统产品信息

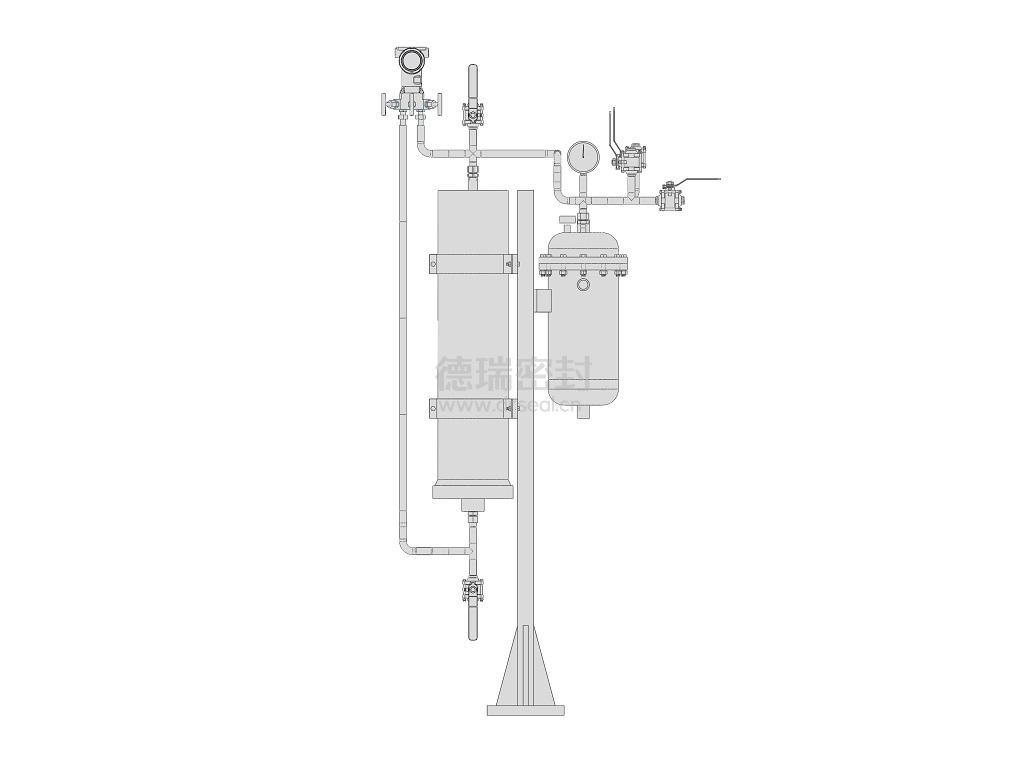

依据API682-Plan53C标准设计，本系统为带压隔离液存储热交换系统，能为密封提供清洁的隔离液，改善密封运行环境。主要包含管路接头、活塞式蓄能器、换热器、温度计、压力表、差压变送器、球阀等部件。

111

技术特点

1. 本系统用于不允许介质泄漏到大气环境中的场合，适用于有毒、有害、不易挥发的工艺介质；

2. 采用外部气源为活塞蓄能器加压，再通过蓄能器维持隔离液压力，防止加压气体和隔离液接触，避免加压气体被隔离液吸收，减少了密封腔压力波动，使密封可用于高压操作工况；

3. 隔离液压力高于密封腔压力0.14～0.41MPa，存在微量隔离液泄漏到工艺系统的可能；

4. 活塞式蓄能器通过连接到密封腔的管线来检测密封腔压力，隔离液压力参考密封腔压力得到，所以系统是自动加压的，当密封腔压力变化时，隔离液压力也产生相应的压力波动；

5. 隔离液通过泵效环从密封腔流出，经过换热器冷却再循环到密封腔；

6. 系统带排气或排火炬设置；

7. 根据用户工况和需求配压力、液位、温度等传感器。

典型应用

适用介质

性能参数

材料选择
