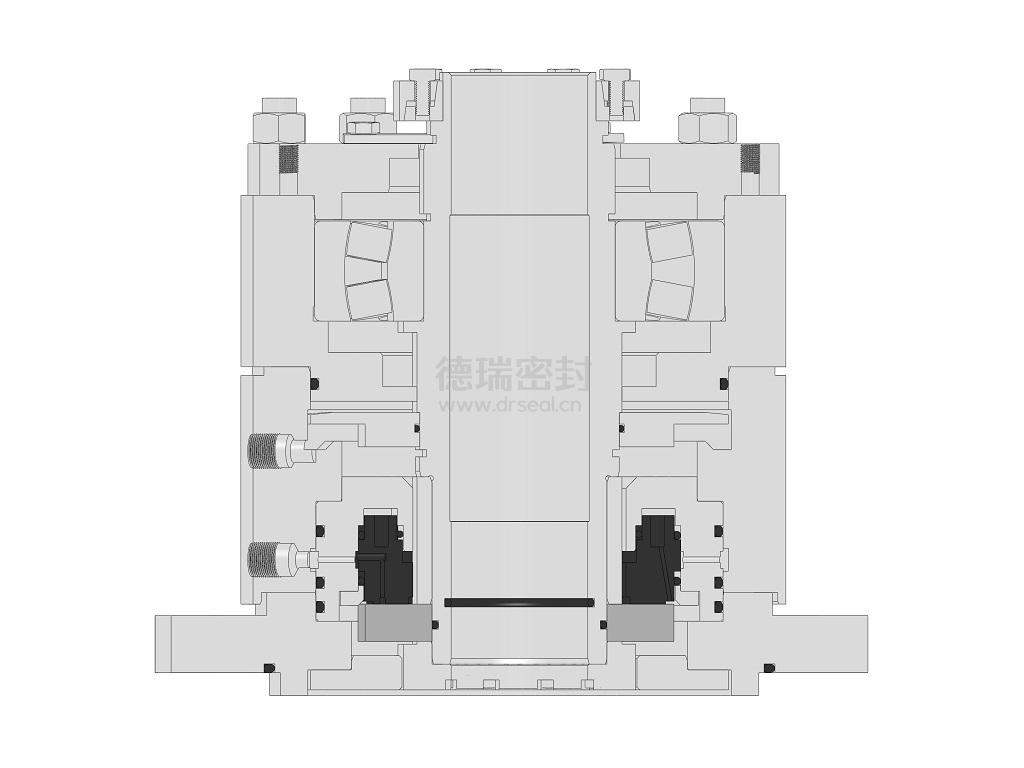

DG22型搅拌器用静压式带轴承干气密封产品信息

依据API682标准，为各类有毒、有害、易燃、易爆的溶液、气体类工艺介质工况的旋转设备而设计。可承受1.0MPa压力，产品包含轴套、旋转环、静止环、辅助密封、轴承、补偿组件、密封端盖、传动组件等部件。

111

技术特点

1. 特殊结构设计无旋向要求，实现零转速端面开启；

2. 端面中间开孔设计，实现高气膜刚度；

3. 隔离气选用外引惰性气体，不会与工艺介质发生反应，安全可靠。隔离气的压力高于介质压力，实现介质零泄漏；

4. 高可靠的传动设计，即使在高硬度轴上也能有效防止打滑；

5. 干气密封动静环实现非接触运行，使用寿命可达三年以上；

6. 整体集装式设计，安装方便。

典型应用

常用于石化、炼油、化工、环保等行业各种有毒、有害、易燃、易爆的溶液、气体类工艺介质工况的旋转设备。

适用介质

适用于各类有毒、有害、易燃、易爆的气体或溶液类工艺介质。

性能参数

- 压力：0~1.0 MPa

- 温度：-100~260℃

- 线速度：≤15 m/s

材料选择

- 金属材料：1Cr13、304、316L、2507、TA2

- 弹性元件：316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

常与德瑞设计生产的GCS74型干气密封控制系统配套使用，保证密封的稳定运行。也可根据用户工况和需求定制。
