DG21D上搅拌双端面干气密封产品信息

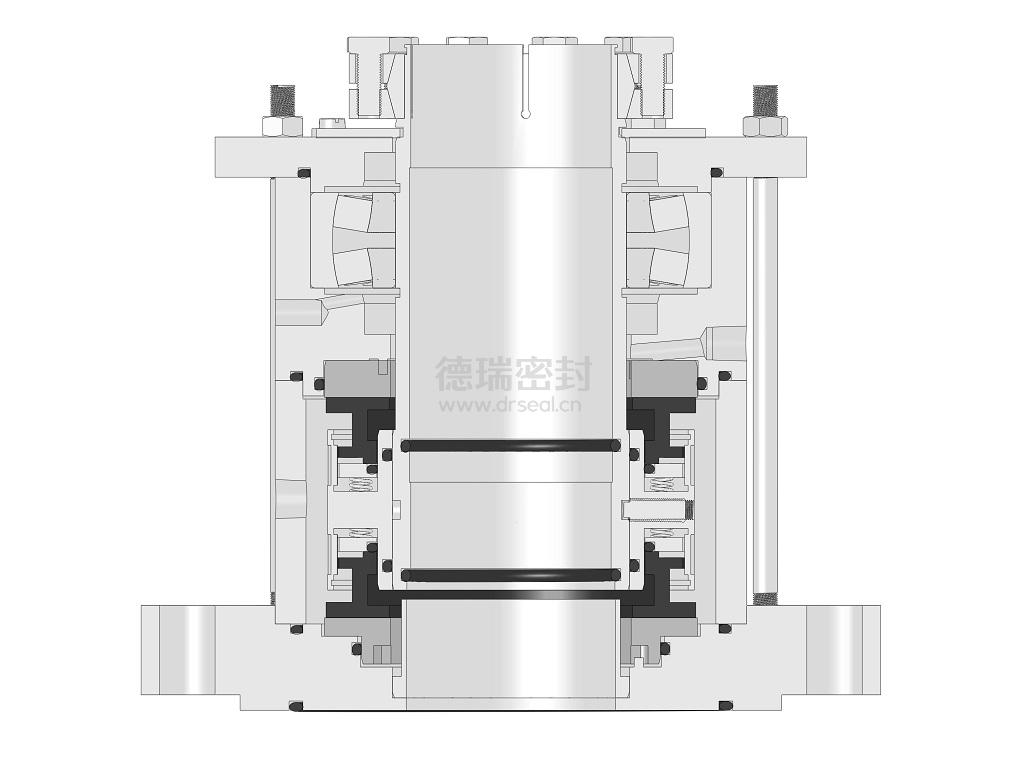

依据API682标准，为各种有毒、有害、易燃、易爆的溶液、气体等工艺介质工况的搅拌类设备而设计。可承受2.5MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、轴承、密封端盖、传动组件等部件。

111

技术特点

1. 可选用单向或双向旋转的动压槽设计；

2. 结构上由两组单端面干气密封背对背布置；

3. 带轴承设计，提高运行精度及稳定性；

4. 密封气选用外引惰性气体（氮气），不会与工艺介质发生反应，安全可靠。密封气的压力高于介质压力，实现介质零泄漏；

5. 高可靠的传动设计，即使在高硬度轴上也能有效防止打滑；

6. 干气密封动静环实现非接触运行，使用寿命可达三年以上；

7. 整体集装式设计，安装方便。

典型应用

常用于石化、炼油、化工、制药、环保等行业各类高危介质上搅拌器。

适用介质

适用于各类有毒、有害、易燃、易爆的溶液、气体工艺介质。

性能参数

- 压 力：0~2.5MPa

- 温 度：-20~260℃

- 线速度：≤15m/s

材料选择

- 金属材料:1Cr13、304、316L、2507、TA2

- 弹性元件:316L、Hastelloy "C"

- 密封环:SSiC、WC、Graphite

- 密封圈:FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

常与德瑞设计生产的GCS74型干气密封控制系统配套使用，保证密封的稳定运行。也可根据用户工况和需求定制。
