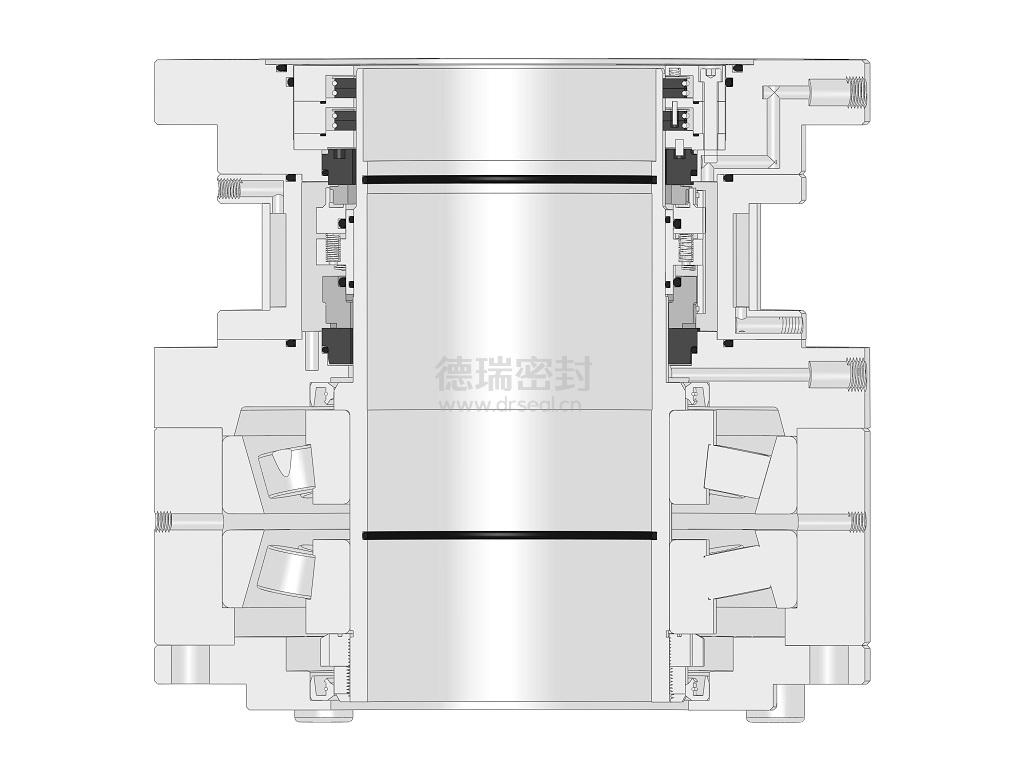

DJ233型下搅拌双端面机械密封产品信息

依据API682标准，为各类有毒、有害、易燃、易爆的溶液、气体介质工况的搅拌类设备而设计，可承受4MPa压力。产品包含轴套、旋转环、静止环、前置阻封、辅助密封、补偿组件、密封端盖、轴承、传动组件等部件。

111

技术特点

1. 双端面旋转型弹簧机械密封，背对背布置；

2. 高强度、高性能的密封材料，实现最佳性能；

3. 前置碳环隔离密封，有效隔离颗粒介质进入密封端面，提高密封使用寿命；

4. 平衡型设计，精确设计端面比压，降低端面载荷，减少密封面热量产生；

5. 内置轴承设计，有效提高设备运行精度；

6. 旋转式多弹簧设计，尺寸紧凑，弹簧压力均匀，保持密封端面贴合，保证密封效果；

7. 采用大横截面积密封圈，保持密封浮动性不受影响，提高密封性能；

8. 冲洗和冷却可采用隔套方式，有效改善密封使用环境，延长密封使用寿命；

9. 高可靠的传动设计，在高硬度轴上也能有效防止打滑；

10. 集装式设计，安装便捷；任意旋向，有效避免人为失误。

典型应用

主要应用于化工、化学、能源等行业各类有毒、有害、易燃、易爆的溶液、气体工艺介质工况的下搅拌器。

适用介质

适用于各类有毒、有害、易燃、易爆的溶液、气体工艺介质。

性能参数

- 压 力：0~4.0MPa

- 温 度：-20~260℃

- 线速度：≤15m/s

材料选择

- 金属材料:1Cr13、304、316L、2205、2507、904L、TA2

- 弹性元件: Hastelloy "C"、316L

- 密封环：SSiC、WC

- 密封圈:FKM、FFKM、EPDM、NBR

方案选型：

可根据工况选配Plan53C或Plan54方案。
