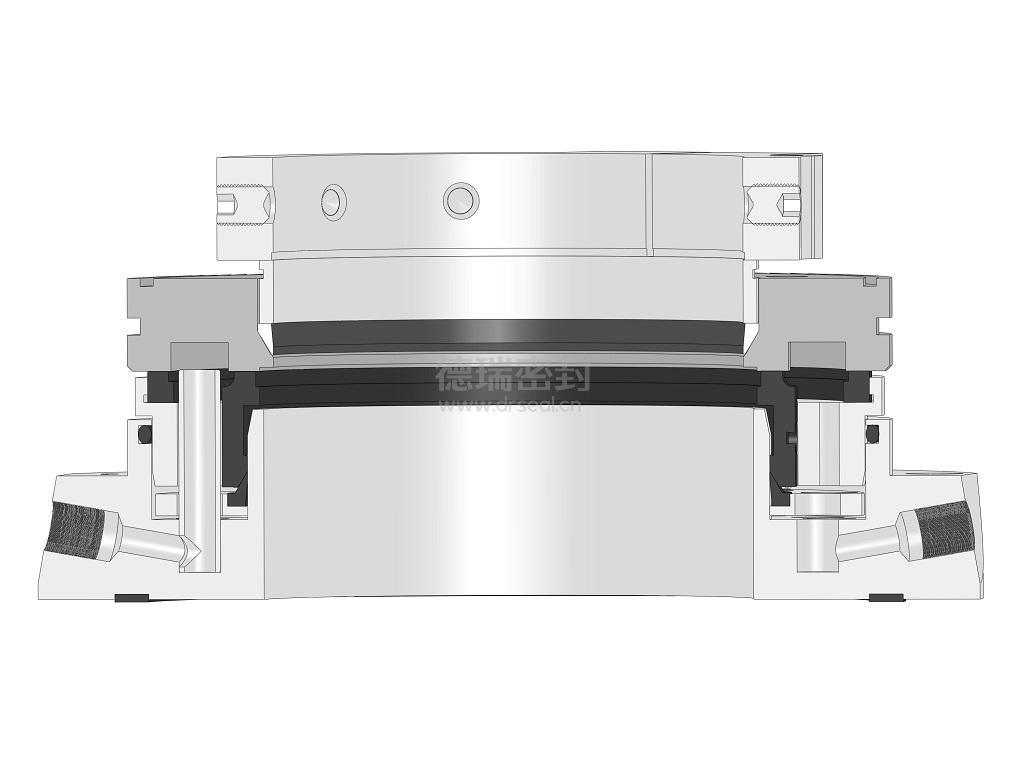

DJ41型上搅拌器径向双端面机械密封产品信息

依据API682标准，为各类低压工况的搅拌类设备而设计，可承受0.6MPa压力。产品包含旋转环、静止环、辅助密封、补偿组件、密封端盖、传动组件等部件。

111

技术特点

1. 径向布置两组密封环，轴向尺寸短，结构紧凑；

2. 高强度、高性能的密封材料，实现最佳性能；

3. 平衡型设计，精确设计端面比压，降低端面载荷，减少密封面热量产生；

4. 两径向密封环分别由两组静止型弹簧压紧，弹簧追随性好，压力均匀，互不影响弹簧比压；

5. 采用大横截面积密封圈，保持密封浮动性不受影响，提高密封性能；

6. 高可靠的传动设计，在高硬度轴上也能有效防止打滑；

7. 集装式设计，安装便捷；任意旋向，有效避免人为失误。

典型应用

主要应用于化工、化学、能源等行业各类低压溶液、气体等工艺介质的搅拌类设备。

适用介质

适用于各类低压溶液、气体等工艺介质。

性能参数

- 压 力：0~0.6MPa

- 温 度：-20~260℃

- 线速度：≤5m/s

材料选择

- 金属材料:316L、2205、2507、904L、TA2

- 弹性元件: Hastelloy "C"、316L

- 密封环：SSiC、WC、Graphite

- 密封圈:FKM、FFKM、EPDM、NBR

方案选型：

可根据工况选配Plan52或Plan02方案。
