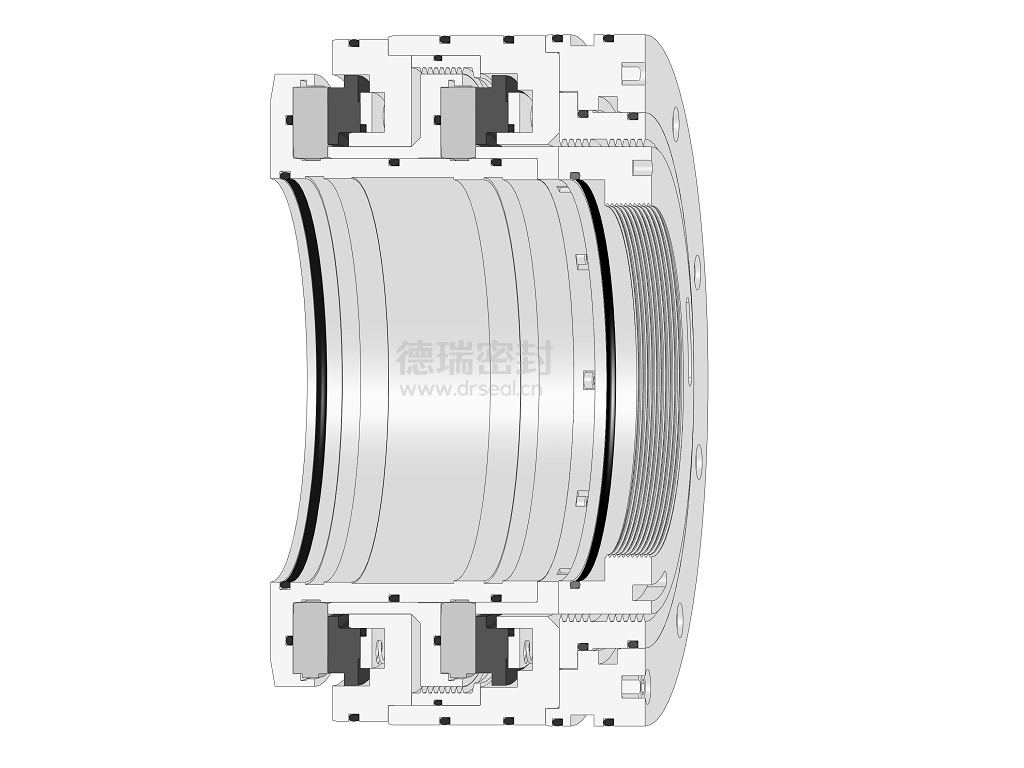

DG821型离心压缩机串联式干气密封产品信息

依据API617标准，为各类危险工艺介质工况的压缩机而设计。可承受20MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、中间阻封、后置阻封、密封端盖等部件。

111

技术特点

1. 可选择单向或双向旋转的动压槽设计；

2. 结构上由两组单端面干气密封相同方向布置；

3. 一级密封气（一般选用工艺气）压力高于介质压力，一级泄漏为工艺气和二级密封气的混合气，排放至火炬管线；

4. 设计中间隔离梳齿结构，二级密封气（缓冲气）通常选用低压氮气，实现介质对大气环境的零泄漏；

5. 二级泄漏为二级密封气（缓冲气）和隔离气的混合气，高空排放；

6. 大气侧配有梳齿或碳环隔离的气密封保护，确保泄漏介质不会直接排放到环境中，同时防止轴承油污染密封端面；

7. 中间梳齿密封结构有效预防工艺介质向大气侧的泄漏，当一级密封失效时，二级密封可作为主密封使用；

8. 二级密封气和隔离气不会进入工艺系统；

9. 干气密封的动静环实现非接触运行，使用寿命可达五年以上；

10. 适用范围广，安全系数高。

典型应用

常用于各种危险工艺介质工况的压缩机。

适用介质

适用于天然气、冷气、乙烯、丙烯、氨、循环气、合成气等各种危险工艺介质。

性能参数

- 压 力：0~20.0 MPa

- 温 度：-100~260℃

- 线速度：≤240 m/s

材料选择

- 金属材料：1Cr13、304、316L、2507、TA2

- 弹性元件：316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

常与德瑞设计生产的GCS822型干气密封控制系统配套使用，保证密封的稳定运行。

可根据用户工况和需求定制。
