DG810型离心压缩机双端面干气密封产品信息

依据API617标准，为易燃、易爆、有毒的低压工艺介质工况的压缩机而设计。可承受2MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、后置阻封、密封端盖等部件。

111

技术特点

1. 可选择单向或双向旋转的动压槽设计；

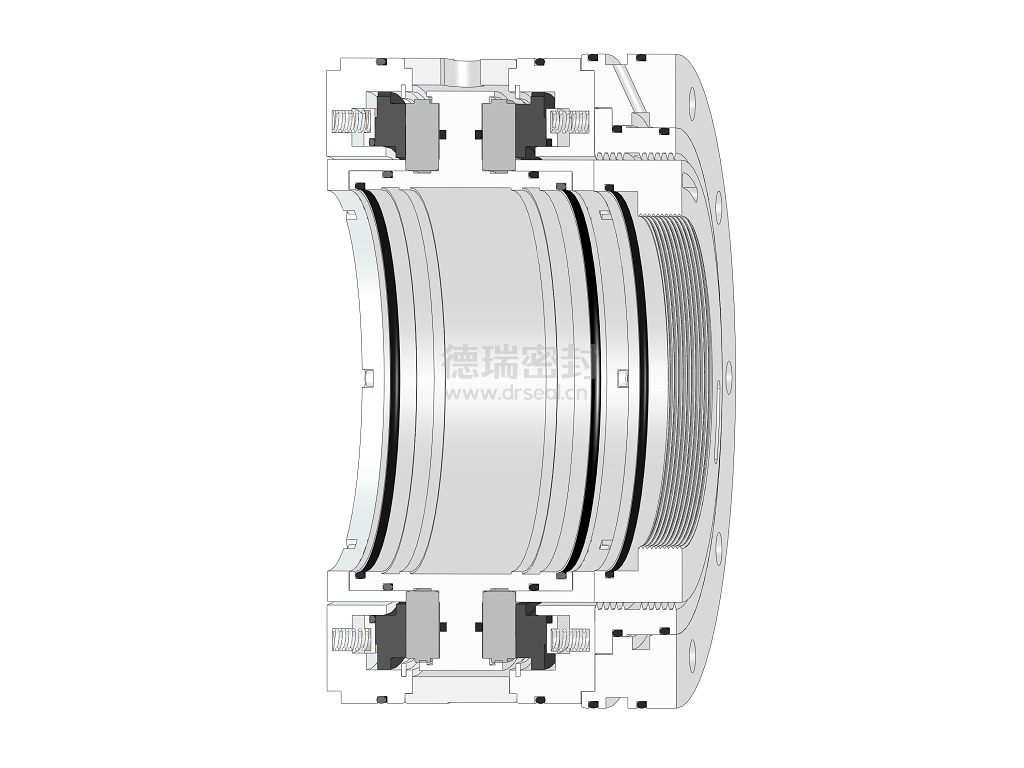

2. 结构上由两组单端面干气密封面对面布置，一级密封失效后二级密封可作为主密封，防止介质泄漏，保证压缩机安全停机；

3. 主密封气选用对工艺无污染的外引惰性气体，密封气压力高于工艺介质压力，确保介质零泄漏；

4. 大气端配有梳齿或碳环隔离的气密封保护，防止泄漏介质直接排放到环境中，同时防止轴承油污染密封端面；

5. 双端面结构的干气密封允许微量主密封气进入工艺系统；

6. 干气密封的动静环实现非接触运行，使用寿命可达五年以上。

典型应用

常用于各类易燃、易爆、有毒的低压工艺介质工况的压缩机。

适用介质

适用于甲烷、氯气等有毒、易燃、易爆、低压的工艺介质。

性能参数

- 压 力：0~2.0 MPa

- 温 度：-100~260℃

- 线速度：≤240 m/s

材料选择

- 金属材料：1Cr13、304、316L、2507、TA2

- 弹性元件：316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

常与德瑞设计生产的GCS810型干气密封控制系统配套使用，保证密封的稳定运行。

可根据用户工况和需求定制。
