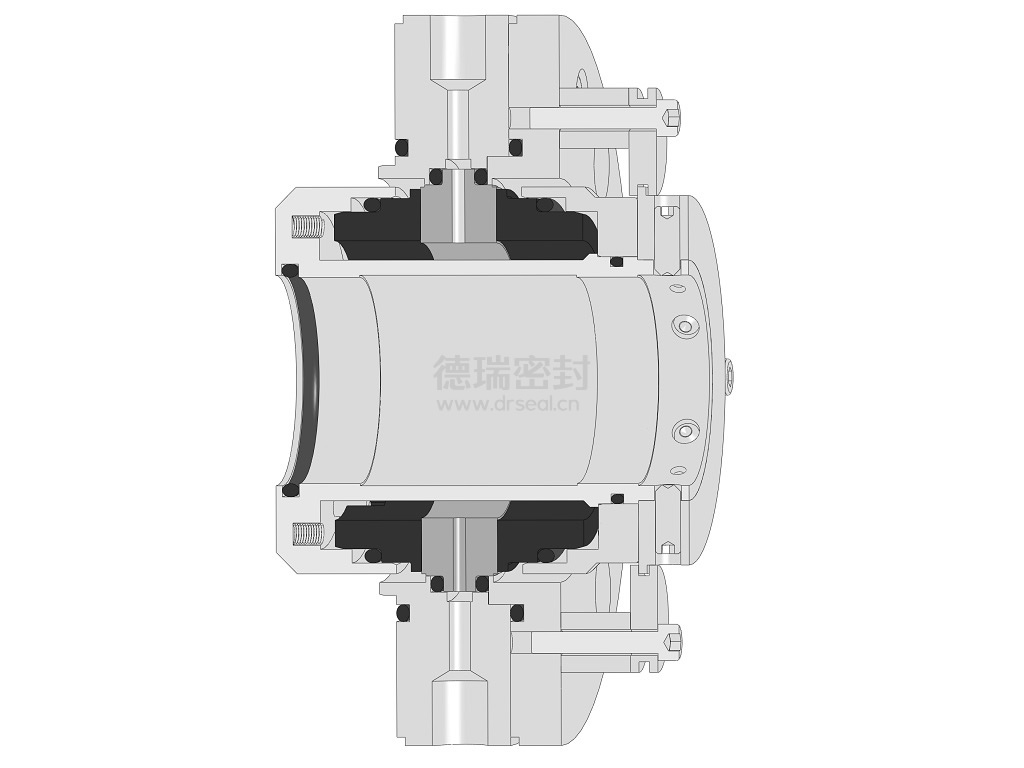

DG141型短系列双端面干气密封产品信息

依据API682标准，为各类有害的、高纯度要求的溶液、气体类工艺介质工况的旋转设备而设计。可承受2.5MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、传动组件等部件。

111

技术特点

1. 可选择单向或双向旋转的动压槽设计；

2. 结构上由两组单端面干气密封面对面布置；

3. 密封气选用外引惰性气体（氮气），不会与工艺介质发生反应，安全可靠。密封气的压力高于介质压力，实现介质零泄漏；

4. 高可靠的传动设计，即使在高硬度轴上也能有效防止打滑；

5. 干气密封动静环实现非接触运行，使用寿命可达三年以上；

6. 整体集装式设计，安装方便。

典型应用

常用于石化、炼油等行业各类有害的溶液、气体类工艺介质工况的旋转设备。

适用介质

适用于各类有毒、有害、易燃、易爆的气体或溶液类工艺介质。

性能参数

- 压力：0~2.5MPa

- 温度：-20~160℃

- 线速度：≤25m/s

材料选择

- 金属材料：1Cr13、304、316L、2507、TA2

- 弹性元件：316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

常与德瑞设计生产的GCS74型干气密封控制系统配套使用，保证密封的稳定运行。也可根据用户工况和需求定制。
