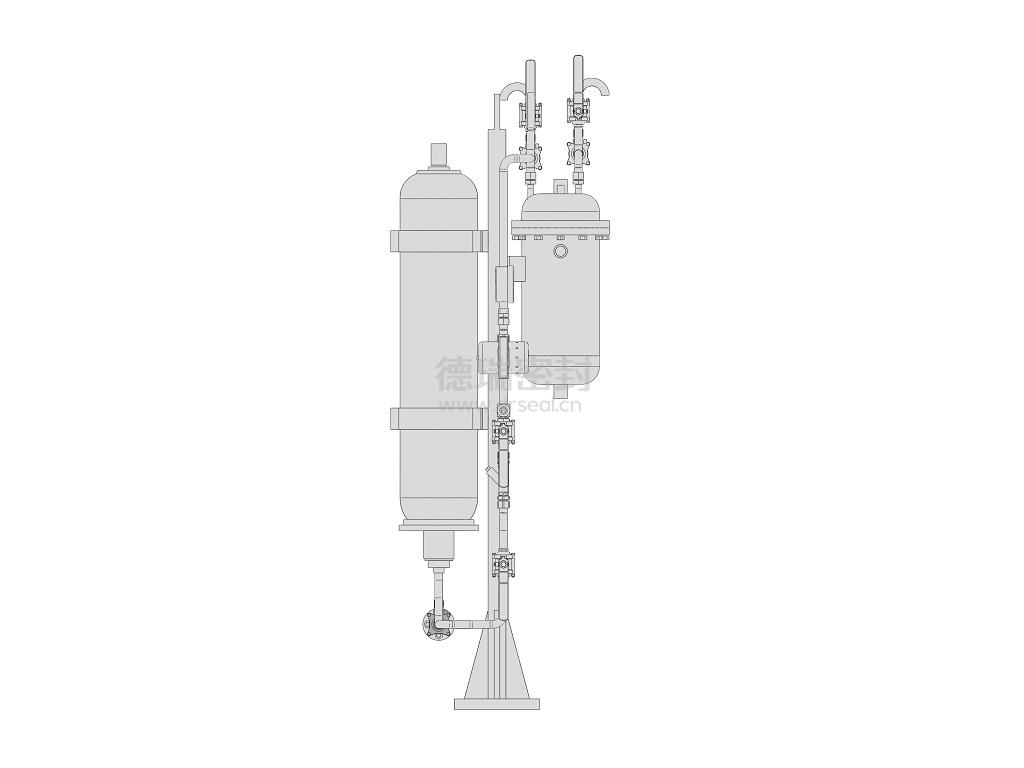

依据API682-Plan53B标准设计，本系统为带压隔离液存储热交换系统，能为密封提供清洁的隔离液，改善密封运行环境。系统主要包含管路接头、囊式蓄能器、换热器、温度计、压力表、压力变送器、球阀等部件。
1. 本系统用于不允许介质泄漏到大气环境中的场合，适用于有毒、有害、不易挥发的工艺介质；
2. 采用外部气源为蓄能器加压，再通过蓄能器维持隔离液压力，防止加压气体和隔离液接触，避免了加压气体被隔离液吸收，减少了密封腔压力波动，使密封可用于高压操作工况；
3. 隔离液压力高于密封腔压力0.14～0.41MPa，存在微量隔离液泄漏到工艺系统的可能；
4. 隔离液通过泵效环从密封腔流出，经过换热器冷却再循环到密封腔；
5. 系统带排气或排火炬设置；
6. 根据用户工况和需求配压力、温度等传感器。
