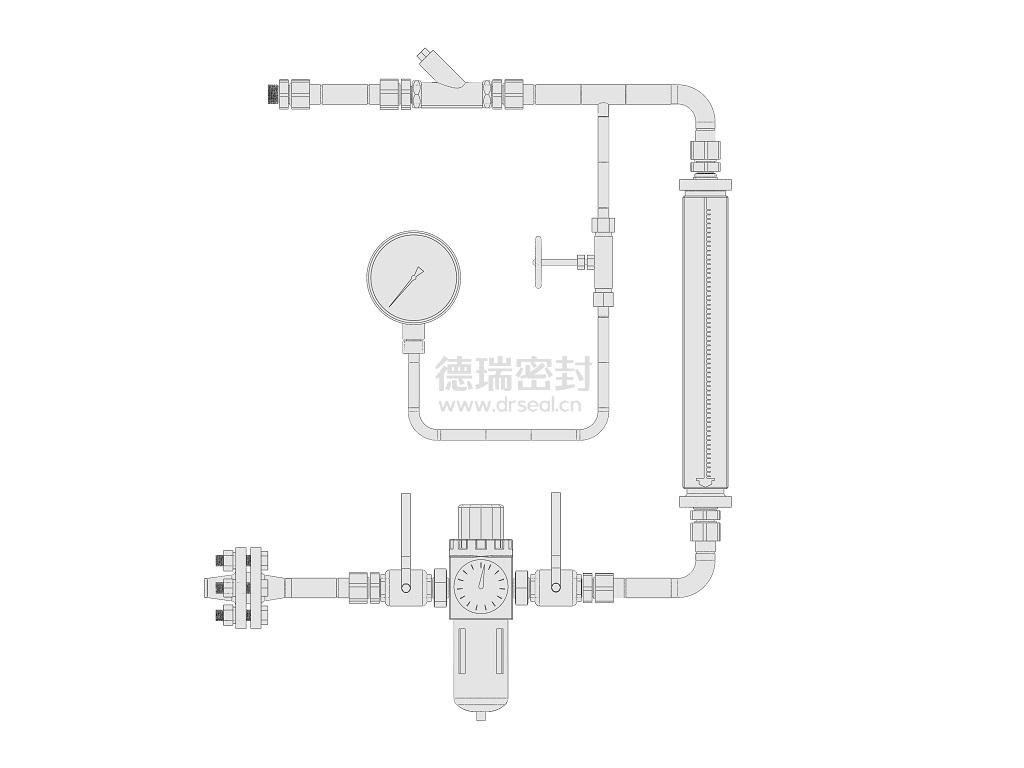

依据API682-Plan74标准设计，本系统与浮环密封配套使用，为浮环密封提供干净、压力稳定的气源，保证浮环密封的稳定运行。系统主要包含管路接头、球阀、过滤减压阀、压力表、流量计、单向阀等部件。
1. 由外部气源向密封提供密封气体，经过密封系统调节、控制、监测，为密封提供干净、压力稳定的气源，保证密封的稳定运行，密封气压力保持高于密封腔的压力；
2. GCS74-N1型氮气加压控制系统主要包含过滤、压力控制单元、流量监测单元。外部气源进入系统，首先进入过滤减压阀过滤掉气体中可能存在的颗粒，调节至密封所需压力，然后进入流量计、压力表，最后进入密封。
3. 密封系统面板采用不锈钢设计，管道选用不锈钢抛光管，卡套式连接。
4. 根据用户工况和需求进行配置。
