DG11+PM1型安全干气密封组件

依据API682标准，为压力较高的烃类工艺介质工况的旋转设备而设计。可承受6.0MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、传动组件等部件。

1. 机械密封+单端面干气密封组合设计；

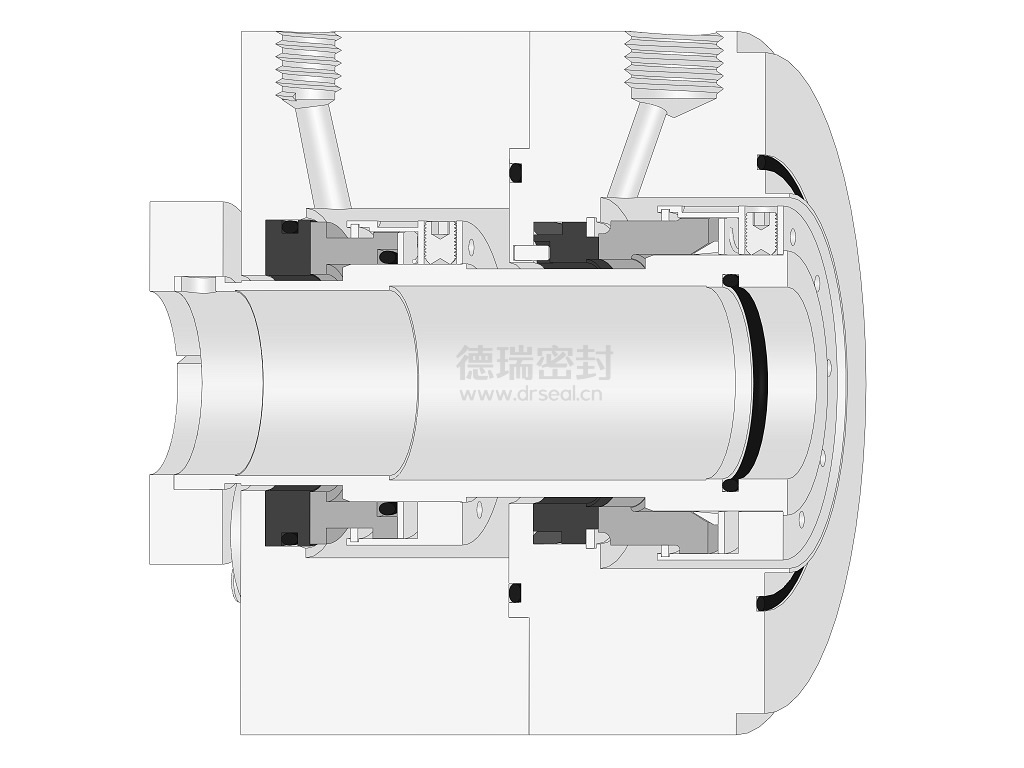

2. 结构上由一组单端面机械密封和一组单端面干气密封相同方向布置；

3. 第一级机械密封作为主密封，第二级干气密封为辅助安全密封，一级密封失效后，二级干气密封作安全密封使用，避免工艺介质大量泄漏，提高密封可靠性；

4. 密封气（缓冲气）选用外引惰性气体（氮气），压力一般为0.2~0.4 MPa，主密封有微量介质泄漏后，随密封气一起排放至火炬，实现介质零泄漏；

5. 高可靠的传动设计，即使在高硬度轴上也能有效防止打滑；

6. 干气密封动静环实现非接触运行，使用寿命可达三年以上；

7. 集装式设计，安装简便。

常用于石化、炼油、化工、制药、环保等行业压力较高的烃类工艺介质工况的泵类设备。

适用于压力较高的轻烃类工艺介质。

- 压 力：0~6.0MPa

- 温 度：-100~160℃

- 线速度：≤15 m/s

- 金属材料：1Cr13、304、316L、2507、TA2

- 弹性元件：316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

选型方案：

常与德瑞设计生产的GCS72-75-76型干气密封控制系统配套使用，保证密封的稳定运行。也可根据用户工况和需求定制。
