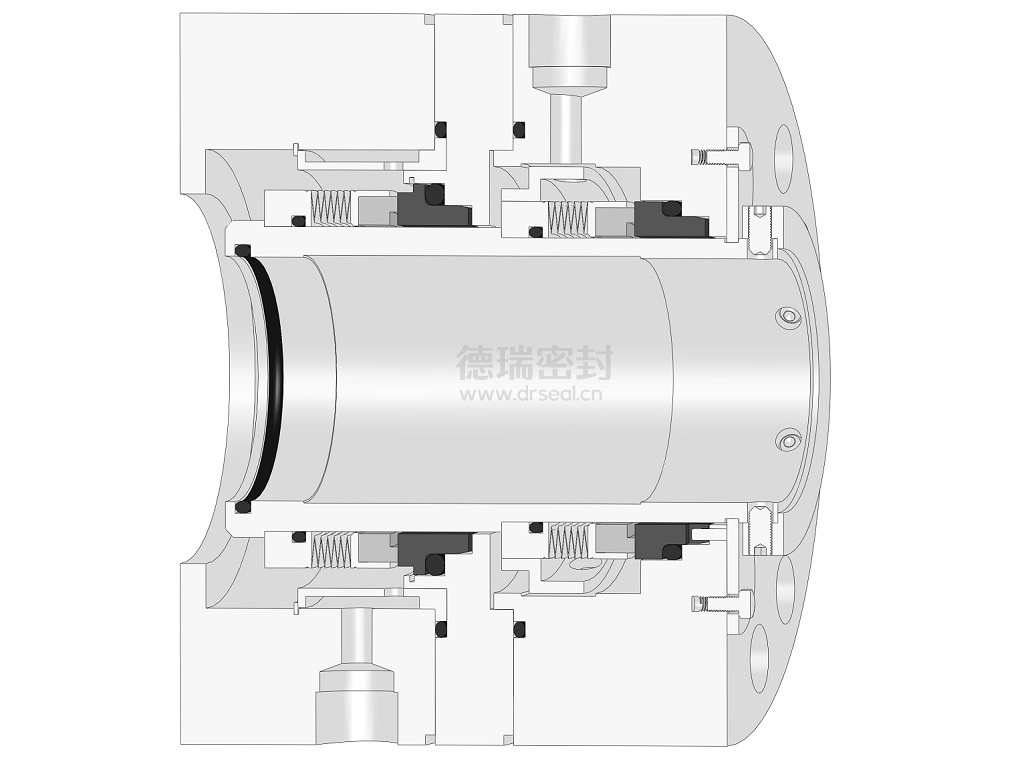

BPB22型无压双端面金属波纹管密封

依据API682标准，为满足API610腔体尺寸的设备而设计，可承受2.0MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、泵效环、密封端盖、传动组件等部件，符合API682标准。

1. 无压双端面旋转型金属波纹管密封；

2. 面对背双端面布置，高强度、高性能的密封材料，密封性能可靠；

3. 平衡型设计，精确设计端面比压，降低端面载荷，减少密封面热量产生；

4. 采用波纹管设计，减小端面载荷波动，确保密封的稳定和可靠；

5. 设计内部循环装置，提高流体循环效率，改善密封工作环境；

6. 采用大横截面积密封圈，保持密封浮动性不受影响，提高密封性能；

7. 高可靠的传动设计，有效防止打滑；

8. 径向尺寸小，结构紧凑，设备适用范围广；

9. 集装式设计，安装便捷；任意旋向，有效避免人为失误；

10. 产品设计符合API682标准，第2、3类别，布置方式2，B型结构；

11. 满足API610腔体尺寸。

主要应用于石油、化工类行业的泵类和其他高温旋转设备。

适用于石油、化工溶液，弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。

- 压 力：0~2.0MPa

- 温 度：-40~200℃

- 线速度：≤25m/S

- 金属材料:304、316L、2205、2507

- 弹性元件:316L、Hastelloy "C"、TA2、Inconel 718

- 密封环：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

前端密封根据现场情况和介质温度可选择Plan02夹套冷却和Plan32冲洗方案，外侧密封一般情况采用Plan52方案也可选用Plan55方案，后端密封根据现场情况可选用Plan62方案。
