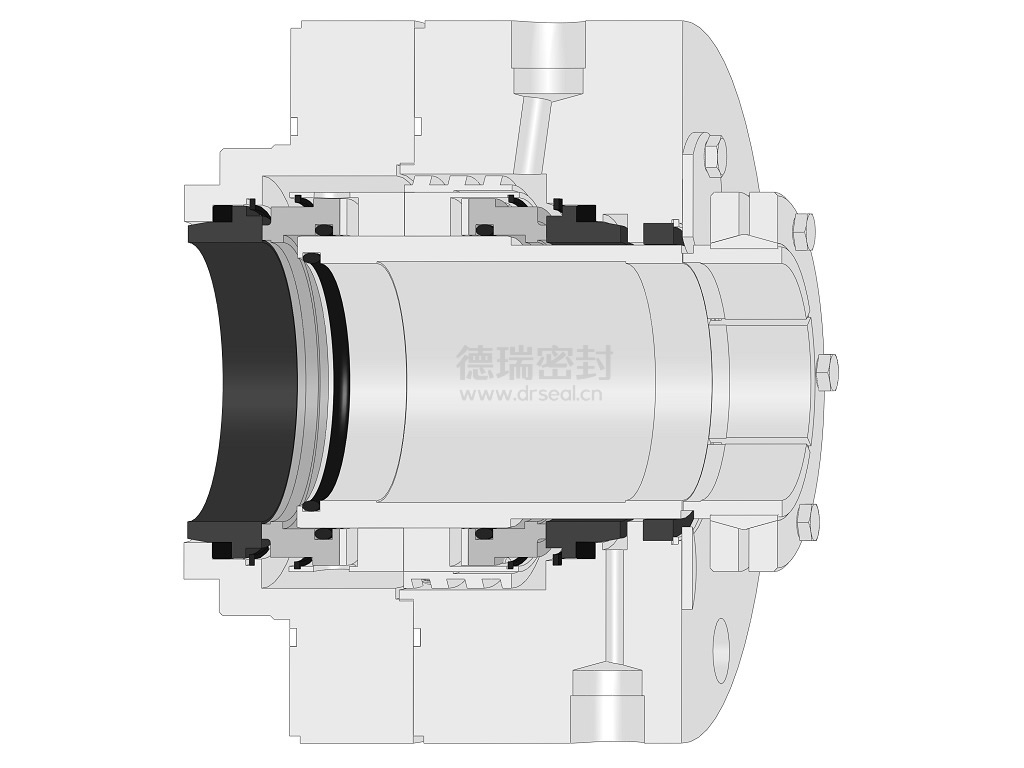

APM43型双端面小弹簧机械密封

依据API682标准，为满足API610腔体尺寸的设备而设计，可承受4.5MPa压力，产品包含轴套、旋转环、静止环、辅助密封、补偿组件、泵效环、密封端盖、传动组件等部件。

1. 双端面旋转型弹簧机械密封；

2. 背对背双端面布置，密封性能可靠；

3. 平衡型设计，降低端面载荷，减少热量产生，提高密封寿命；

4. 旋转式多弹簧设计，弹簧压力均匀，保持密封端面贴合，保证密封效果；

5. 采用内部循环装置，带动流体循环，有效改善密封工作环境；

6. 采用大横截面积密封圈，保证密封浮动性不受影响，提高密封性能；

7. 高可靠的传动设计，有效防止打滑；

8. 集装式设计，任意旋向，安装便捷，避免了安装故障；

9. 产品设计符合API682标准，第2、3类别，布置方式3，A型结构；

10. 满足API610腔体尺寸。

主要针对介质本身不能形成液膜的或输送有毒、有害，易燃、易爆带有旋转轴的工况设备。

适用于石油、化工溶液，弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。

- 压 力：0~4.5MPa

- 温 度：-40~260℃

- 线速度：≤25m/s

- 金属材料:304、316L、2205、2507

- 弹性元件:316L、Hastelloy "C"

- 密封环：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案选型：

需要隔离液系统或缓冲液系统为密封运行提供润滑、冷却，隔离液压力一般高于腔体压力0.14~0.41MPa。内侧密封根据工况可选用Plan11、21或32冲洗方案；隔离液系统一般可选用Plan53A或53B，也可选用Plan54冲洗方案。
