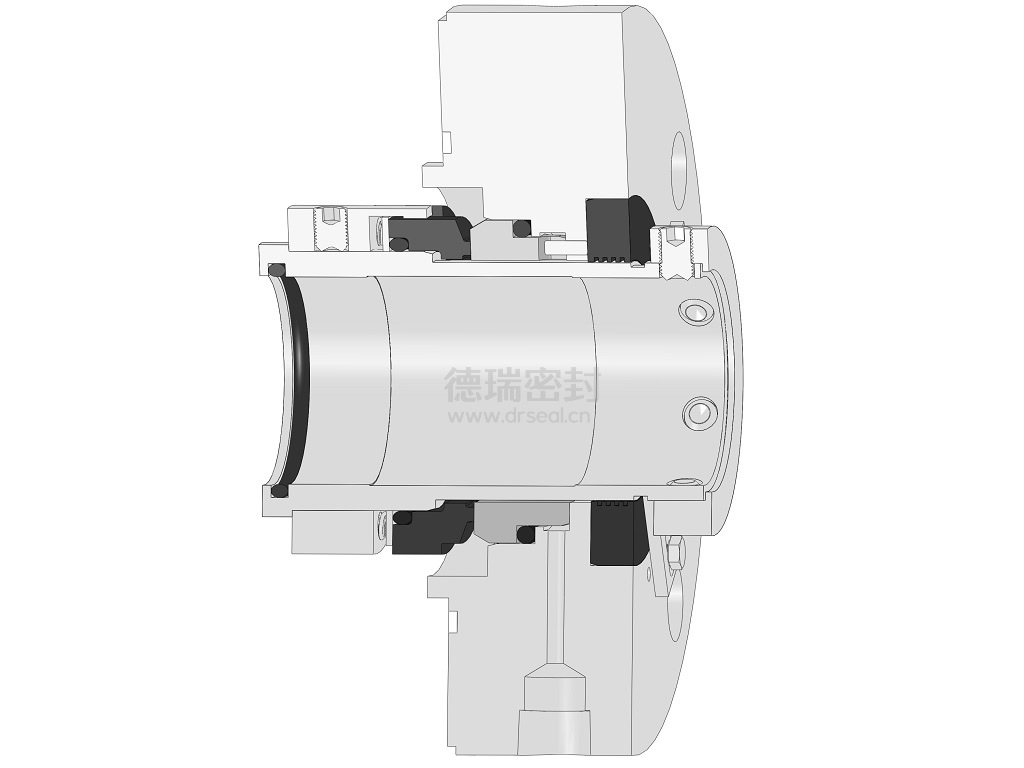

APM41型单端面小弹簧机械密封

依据API682标准，为满足API610腔体尺寸的设备而设计，可承受4.5MPa压力。产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、节流套、传动组件等部件。

1. 单端面旋转型弹簧机械密封；

2. 高强度、高性能的密封材料，实现最佳性能；

3. 平衡型设计，精确设计端面比压，降低端面载荷，减少密封面热量产生；

4. 旋转式多弹簧设计，尺寸紧凑，弹簧压力均匀，保持密封端面贴合，保证密封效果；

5. 采用固定节流套设计，可以保持密封腔压力，减小密封泄漏；

6. 采用大横截面积密封圈，保持密封浮动性不受影响，提高密封性能；

7. 高可靠的传动设计，有效防止打滑；

8. 集装式设计，安装便捷；任意旋向，有效避免人为失误；

9. 产品设计符合API682标准，第2、3类别，布置方式1，A型结构；

10. 满足API610腔体尺寸。

主要应用于石油、石化、化工、电力等行业输送流体介质的旋转设备。

适用于石油、化工溶液，弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。

- 压 力：0~4.5MPa

- 温 度：-40~260℃

- 线速度：≤25m/s

- 金属材料:304、316L、2205、2507

- 弹性元件:316L、Hastelloy "C"

- 密封环：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEA L

方案选型：

在一般工况中常用Plan11、12、13冲洗方案，在温度高的工况环境中选用Plan21冲洗方案，密封增加强制循环装置后可选用Plan23方案，在颗粒/黏性介质中用Plan32外引冲洗方案。
