GCS72-75-76型安全密封供气监测回收系统产品信息
产品介绍

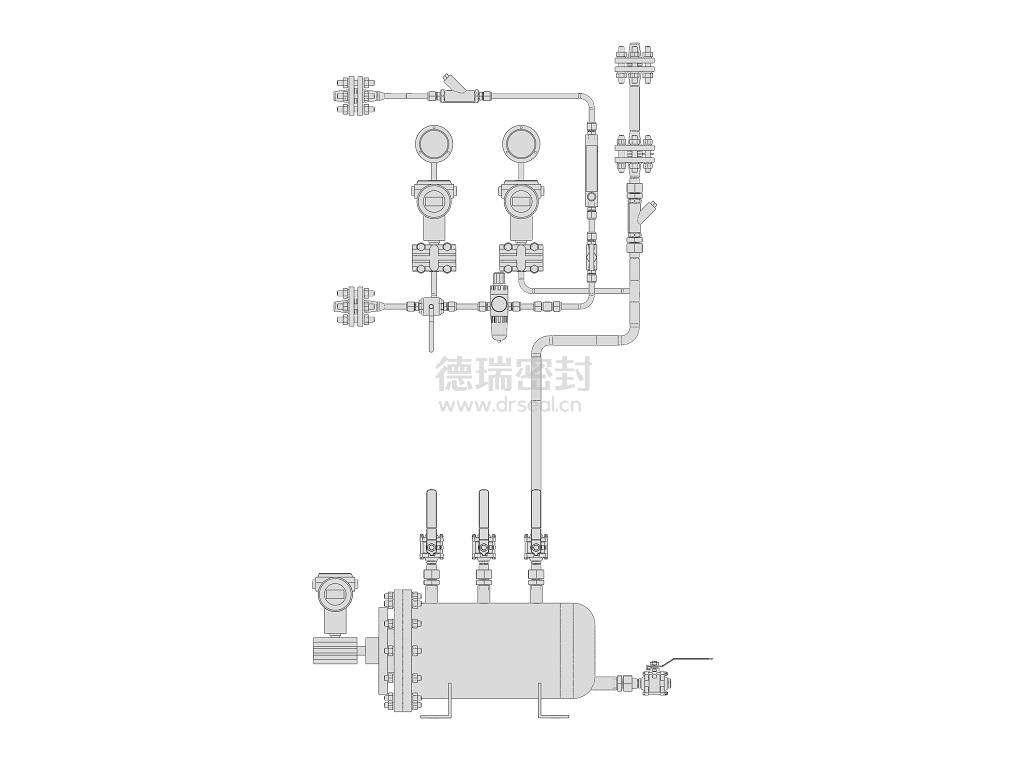

依据API682-Plan72、PI682-Plan75、PI682-Plan76标准设计，本系统为安全密封供气监测回收系统。系统主要包含管路接头、球阀、过滤减压阀、流量计、单向阀、截止阀、压力表、压力变送器、收集容器、液位变送器等部件。
TEL: 028-85876090
Email: drseal@163.com
Product
依据API682-Plan72、PI682-Plan75、PI682-Plan76标准设计，本系统为安全密封供气监测回收系统。系统主要包含管路接头、球阀、过滤减压阀、流量计、单向阀、截止阀、压力表、压力变送器、收集容器、液位变送器等部件。
1. GCS72-75-76型安全密封供气监测回收系统由GCS72、GCS75和GCS76系统集装为一体；
2. 由外部气源提供密封气体，经过系统调节、控制、监测，为密封提供干净、压力稳定的气源，保证密封的稳定运行，密封气压力保持低于密封腔的压力；
3. 外部气源进入系统后，首先经过过滤减压阀过滤掉气体中可能存在的颗粒，调节至密封所需压力，然后进入压力表、压力变送器、流量计，最后进入密封；
4. 系统与密封排气口连接，当密封泄漏时，会引起系统内压力增加，触发压力变送器报警。泄漏介质会通过系统管路输送到收集器，安装在收集器上的液位变送器用于决定是否需要排液，也可用于监测泄漏速率；
5. 根据用户工况和需求进行配置。
