GCS74型氮气加压控制系统(1控1)产品信息
产品介绍

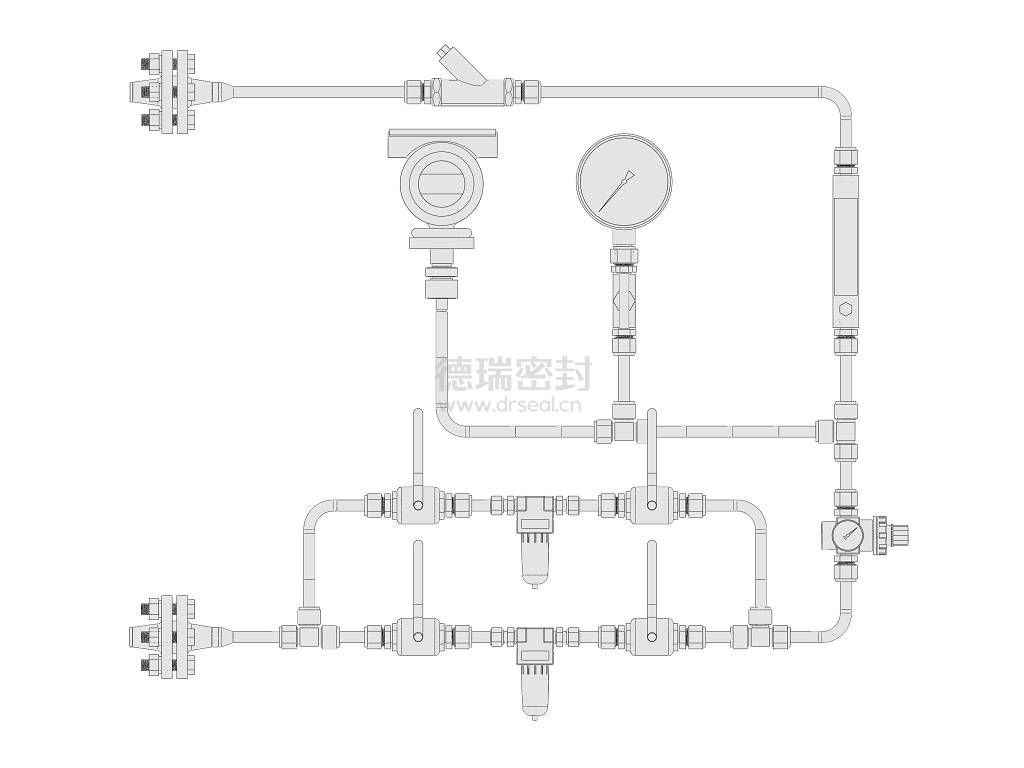

依据API682-Plan74标准设计,本系统与干气密封配套使用,为干气密封提供干净、压力稳定的气源,保证干气密封的稳定运行。系统主要包含管路接头、球阀、过滤器、减压阀、压力表、压力变送器、流量计、单向阀等部件。
依据API682-Plan74标准设计,本系统与干气密封配套使用,为干气密封提供干净、压力稳定的气源,保证干气密封的稳定运行。系统主要包含管路接头、球阀、过滤器、减压阀、压力表、压力变送器、流量计、单向阀等部件。
1. 一般用于布置方式3密封(两密封端面之间压力大于密封腔压力),由外部气源向密封提供密封气体,经过干气密封控制系统调节、控制、监测,为密封提供干净、压力稳定的气源,保证密封的稳定运行,密封气体压力要保持高于密封腔的压力;
2. GCS74型氮气加压控制系统主要包含过滤单元、压力控制单元、流量监测单元。外部气源进入系统,首先进入过滤单元过滤掉气体中可能存在的颗粒,然后经过压力控制单元调节至密封所需压力,进入流量计、压力表、压力变送器,最后进入密封。
3. 密封系统面板采用不锈钢设计,管道选用不锈钢抛光管,卡套式连接。
4. 根据用户工况和需求进行配置。
