AHM181型锅炉给水泵机械密封产品信息

产品介绍

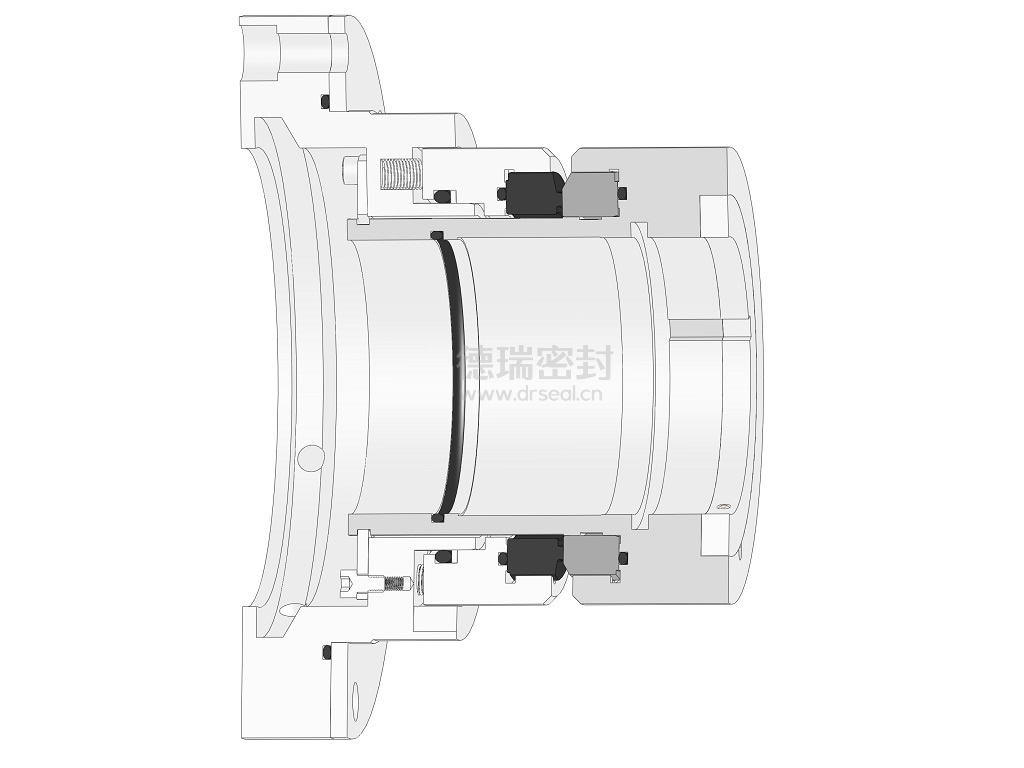

依据API682标准,为锅炉给水泵等旋转设备而设计,可承受5.0MPa压力。产品包含轴套、旋转环、静止环、辅助密封、补偿组件、密封端盖、传动组件等部件。




111
技术特点



1. 单端面静止型弹簧机械密封;

2. 采用高性能密封材料,实现最佳性能;

3. 平衡型设计,精确设计端面比压,降低端面载荷,减少密封面热量产生;

4. 静止式多弹簧设计,追随性好,减少了离心力对弹簧的影响,提升弹簧和密封的稳定性;

5. 采用大横截面密封圈,有效降低堆积物对密封浮动性的影响;

6. 轴套可采用键传动和轴向螺纹或卡槽定位,有效防止高压推出;

7. 集装式设计,安装便捷;任意旋向,有效避免人为失误






典型应用



应用于压力高的锅炉给水工况类设备。





适用介质



适用于锅炉给水等高压流体介质。




性能参数



压  力:0~5.0MPa

温  度:-40~300

线 速 度:≤65m/s






材料选择



金属材料:304、316L、2205、2507

弹性元件:316L、Hastelloy "C"

密 封 环:SiCWC、Graphite

密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL



方案选型:

根据现场情况和介质温度可选择前端是否采用Plan02夹套冷却。带强制循环的密封适用于Plan23方案。
