BPB22型无压双端面金属波纹管密封产品信息

产品介绍

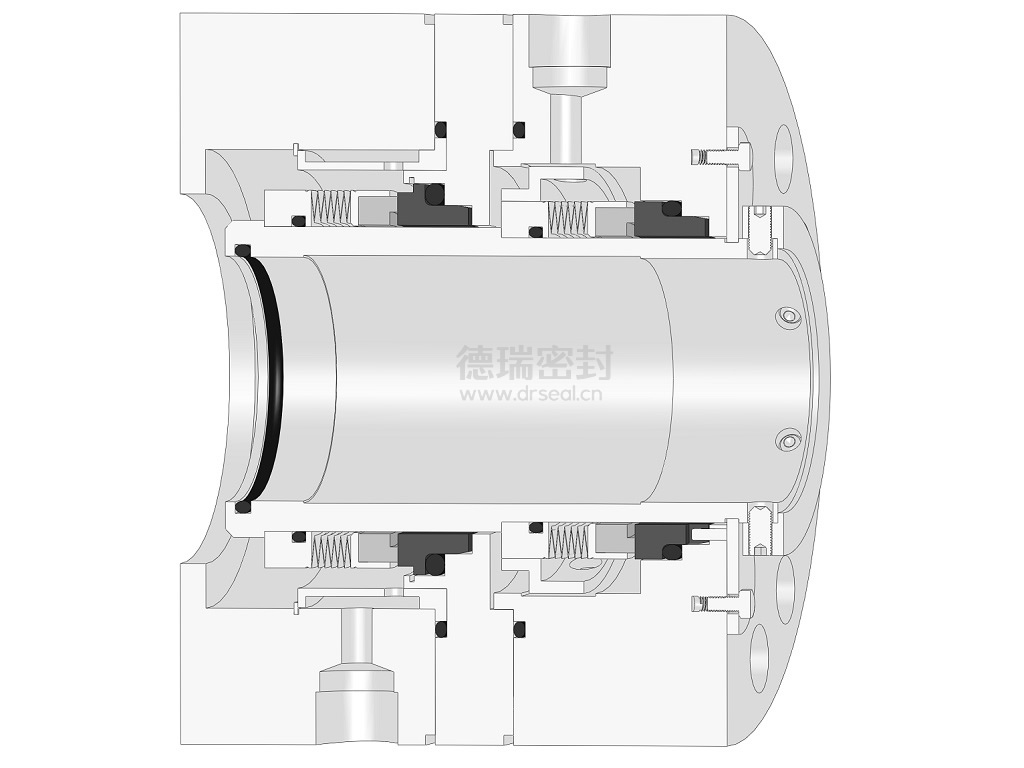

依据API682标准,为满足API610腔体尺寸的设备而设计,可承受2.0MPa压力,产品包含轴套、旋转环、静止环、辅助密封、补偿组件、泵效环、密封端盖、传动组件等部件,符合API682标准。




111
技术特点



1. 无压双端面旋转型金属波纹管密封

2. 面对背双端面布置,高强度、高性能的密封材料,密封性能可靠;

3. 平衡型设计,精确设计端面比压,降低端面载荷,减少密封面热量产生;

4. 采用波纹管设计,减小端面载荷波动,确保密封的稳定和可靠;

5. 设计内部循环装置,提高流体循环效率,改善密封工作环境;

6. 采用大横截面积密封圈,保持密封浮动性不受影响,提高密封性能;

7. 高可靠的传动设计,有效防止打滑;

8. 径向尺寸小,结构紧凑,设备适用范围广;

9. 集装式设计,安装便捷;任意旋向,有效避免人为失误;

10. 产品设计符合API682标准,第2、3类别,布置方式2,B型结构;

11. 满足API610腔体尺寸。




典型应用



主要应用于石油、化工类行业的泵类和其他高温旋转设备。




适用介质



适用于石油、化工溶液,弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液。




性能参数



压  力:0~2.0MPa

温  度:-40~200

线速度:≤25m/S









材料选择



金属材料:304、316L、2205、2507

弹性元件:316L、Hastelloy "C"、TA2、Inconel 718

密 封 环:SiCWC、Graphite

密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL



方案选型:

前端密封根据现场情况和介质温度可选择Plan02夹套冷却和Plan32冲洗方案,外侧密封一般情况采用Plan52方案也可选用Plan55方案,后端密封根据现场情况可选用Plan62方案。
