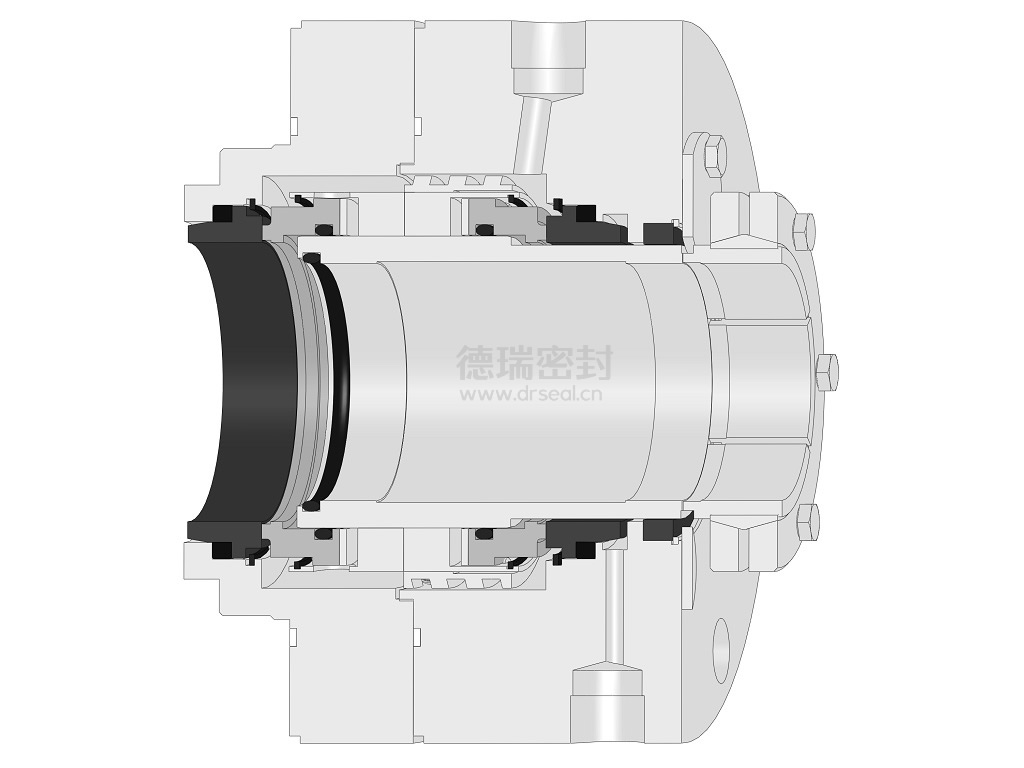

APM43型双端面小弹簧机械密封产品信息

产品介绍



依据API682标准,为满足API610腔体尺寸的设备而设计,可承受4.5MPa压力,产品包含轴套、旋转环、静止环、辅助密封、补偿组件、泵效环、密封端盖、传动组件等部件。









111
技术特点



1. 双端面旋转型弹簧机械密封

2. 背对背双端面布置,密封性能可靠;

3. 平衡型设计,降低端面载荷,减少热量产生,提高密封寿命;

4. 旋转式多弹簧设计,弹簧压力均匀,保持密封端面贴合,保证密封效果;

5. 采用内部循环装置,带动流体循环,有效改善密封工作环境;

6. 采用大横截面积密封圈,保证密封浮动性不受影响,提高密封性能;

7. 高可靠的传动设计,有效防止打滑;

8. 集装式设计,任意旋向,安装便捷,避免了安装故障;

9. 产品设计符合API682标准,第2、3类别,布置方式3,A型结构;

10. 满足API610腔体尺寸。




典型应用



主要针对介质本身不能形成液膜的或输送有毒、有害,易燃、易爆带有旋转轴的工况设备。




适用介质



适用于石油、化工溶液,弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液




性能参数



压  力:0~4.5MPa

温  度:-40~260

线速度:≤25m/s








材料选择



金属材料:304、316L、2205、2507

弹性元件:316L、Hastelloy "C"

密 封 环:SiC、WC、Graphite

密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL



方案选型:

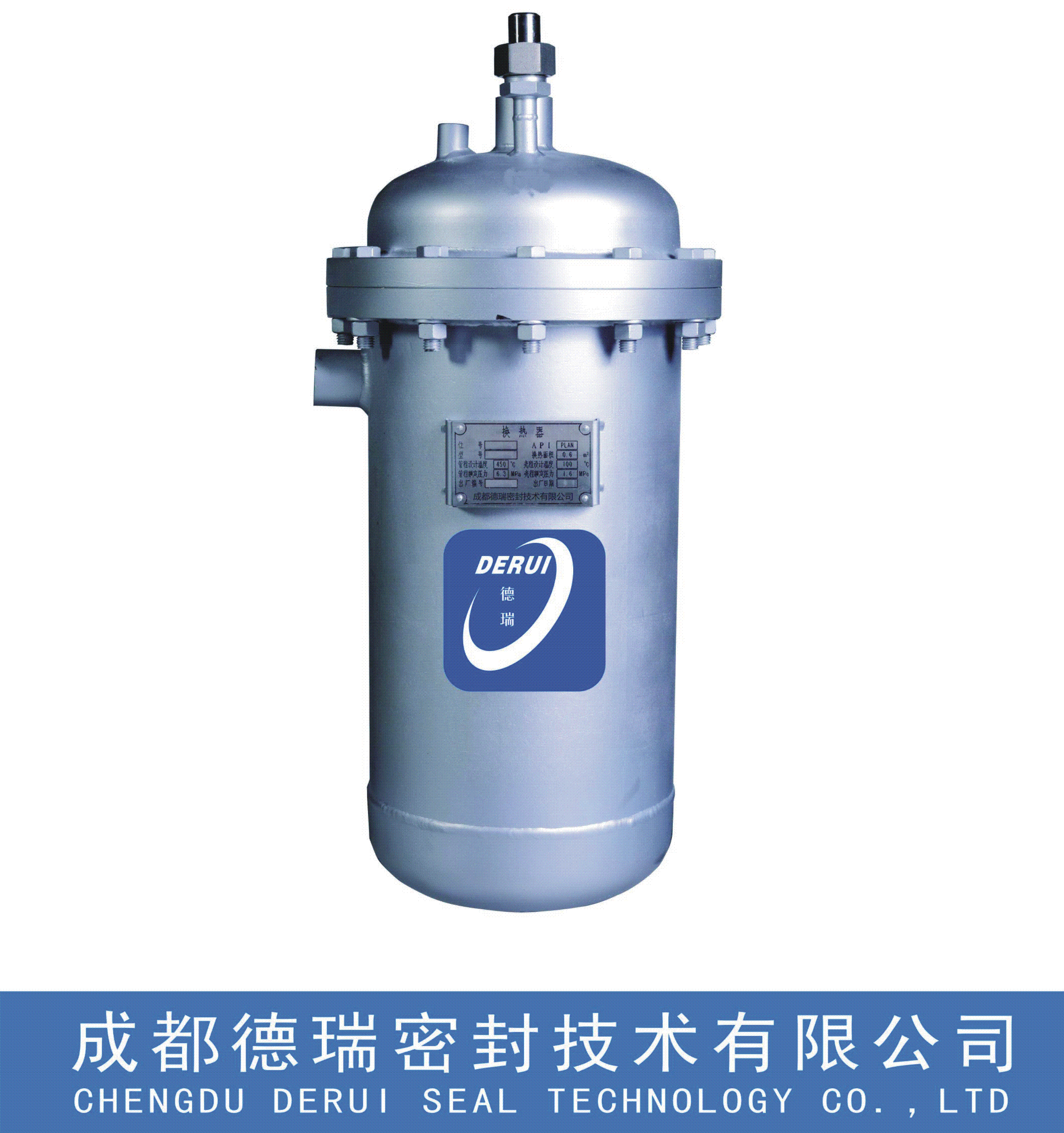

需要隔离液系统或缓冲液系统为密封运行提供润滑、冷却,隔离液压力一般高于腔体压力0.14~0.41MPa。内侧密封根据工况可选用Plan11、21或32冲洗方案;隔离液系统一般可选用Plan53A或53B,也可选用Plan54冲洗方案。
