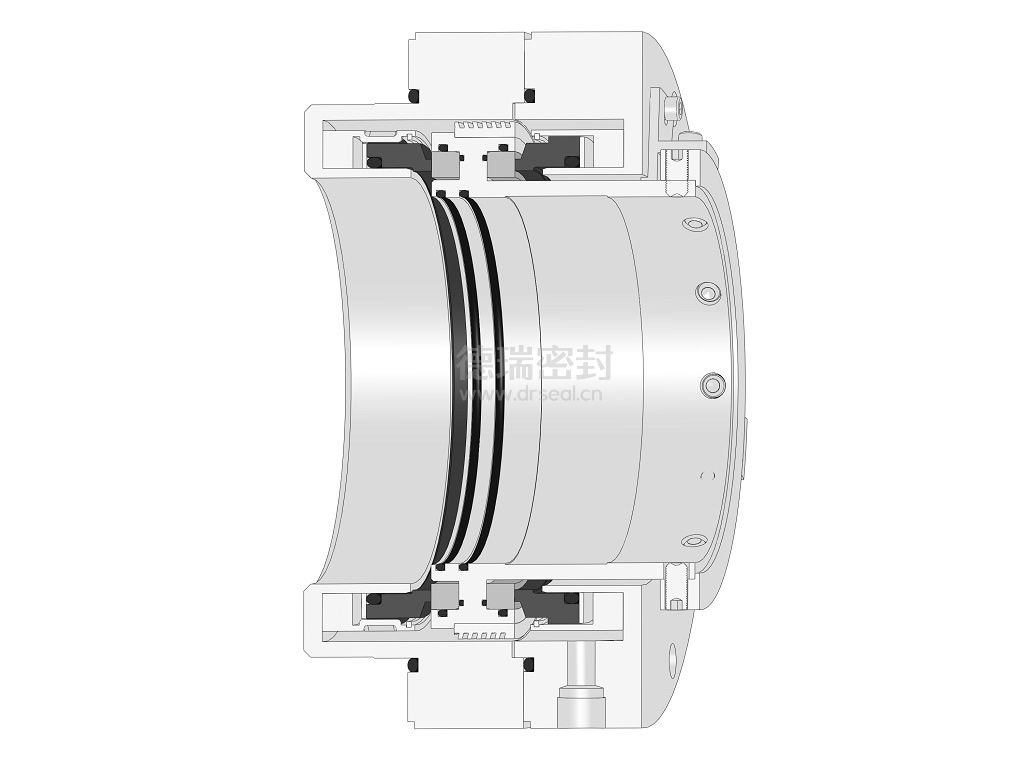

APM23型双端面静止型小弹簧机械密封产品信息

产品介绍


依据API682标准,为满足API610腔体尺寸的设备而设计,可承受6.0MPa压力。产品包含轴套、旋转环、静止环、泵效环、辅助密封、补偿组件、密封端盖、传动组件等部件。


111
技术特点



1. 双端面静止型弹簧机械密封,面对面双布置

2. 高强度、高性能的密封材料,实现最佳性能;

3. 平衡型设计,精确设计端面比压,降低端面载荷,减少密封面热量产生;

4. 静止式多弹簧设计,减少离心力对弹簧的影响,保持弹簧和密封性能的稳定;

5. 设计内部循环装置,提高流体循环效率,改善密封工作环境;

6. 采用大横截面积密封圈,保持密封浮动性不受影响,提高密封性能;

7. 高可靠的传动设计,有效防止打滑;

8. 集装式设计,安装便捷;任意旋向,有效避免人为失误;

9. 产品设计符合API682标准,第2、3类别,布置方式3,A型结构;

10. 满足API610腔体尺寸。










典型应用



主要应用在介质本身不能形成液膜的和输送有毒、有害,易燃、易爆介质带有旋转轴的工况设备。




适用介质



适用于石油、化工溶液,弱酸、碱、盐、制冷剂及含少量颗粒介质的溶液




性能参数



压  力:0~6.0MPa

温  度:-40~260℃

线速度:≤50m/s






材料选择



金属材料:304、316L、2205、2507

弹性元件:316L、Hastelloy "C"

密 封 环:SiC、WC、Graphite

密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL



方案选型:

需要隔离液系统或缓冲液系统为密封运行提供润滑、冷却,隔离液压力一般高于腔体压力0.14~0.41MPa。内侧密封根据工况可选用Plan11、21或32冲洗方案,隔离液系统一般可选用Plan53A或53B,也可选用Plan54冲洗方案。
